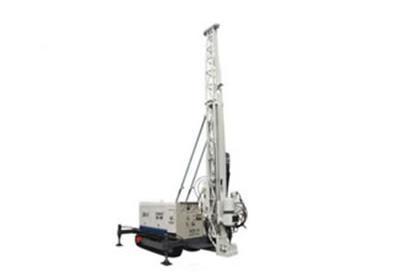

Máquina perforadora hidráulica(XD-5)

Este producto se ha descontinuado y eliminado de nuestros almacenes.

Máquina perforadora hidráulica(XD-5)
Descripción de la máquina perforadora hidráulica, taladro de perforación hidráulico:

La perforadora hidráulica XD-5 es ampliamente aplicado en operaciones de extracción de núcleos en la superficie de la tierra para explorar reservas de minerales sólidos. Con un diseño especial y características técnicas, es usado en una amplia variedad de procesos de perforación con alta eficiencia incluyendo muestreo de cuerda tipo diamante, perforación direccional, rotación de impacto, muestreo consecutivo de circulo de contadores, etc. También puede ser usado en pozos, perforaciones de anclaje y tecnología de perforación de ingeniería geológica.

Características de la máquina perforadora hidráulica, taladro de perforación hidráulico:
  • La perforadora hidráulica incluye las siguientes máquinas: chasis tipo trailer, motor diesel, sistema operativo, sistema hidráulico, torre de perforación, grúa principal, torno, unidad de energía, sistema de alimentación de la unidad de energía y sujetador.
  • Es controlado por un sistema electro-hidráulico, y tiene una operación y control concentrado, exacto y conveniente.
  • Este producto tiene características como alta eficiencia y seguridad de operación.
Especificaciones de la máquina perforadora hidráulica, taladro de perforación hidráulico:
Máquina perforadora hidráulica XD-5
Profundidad de muestreo Estándar del tubo de perforación Profundidad de perforación(m)
BQ (Φ55.5) 1650
NQ (Φ70) 1235
HQ (Φ89) 850
PQ (Φ114) 550
Capacidad de izaje del molinete Molinete principal Molinete de cuerda
Capacidad de izaje Tambor de línea libre de cuerda simple >7700 kg Tambor de línea libre 1200kg/ Tambor de línea completa 400 kg
Velocidad de izaje Tambor de línea libre 72m/min --
Dimensiones del cable de acero 60m*18mm 1200m*7mm
1500m*5mm
Torre de taladro principal y sistema de propulsión Recorrido de propulsión 3500mm
Propel tempo Rápido y lento y control de cambio de velocidad
Potencia de propulsión 4500 kg
Potencia de elevación 13500 kg
Ángulo de perforación De 45 grados a 90 grados con nivelador
Longitud de elevación del tubo de perforación 6 m
Estación de energía Fabricante del motor Kang Ming Si
Tipo 6BTA5.9-C180
Potencia 132KW
Velocidad de rotación 2000 RPM, 2200 RPM como máximo
Tipo del motor Turbocargado
Sistema hidráulico Bomba principal 190 L/Min 25.5 MPa
Bomba secundaria 50 L/Min 14 MPa
Bomba auxiliar 40 L/Min 15 MPa
Refrigeración de aceite hidráulica Refrigeración por aire
Unidad de potencia y velocidad giratoria del eje de perforación Fuerza dinámica Motor hidráulico de velocidad doble / reversible
Impulso final 49/21
Velocidad giratoria del eje
Engranaje Proporción de velocidad Velocidad de rotación (rpm) Par de torsión (Nm)
1 nivel 6.38:1 119-193 5175-3187
2 nivel 3.49:1 218-353 2826-1743
3 nivel 1.82:1 418-678 1475-910
4 nivel 1:1 761-1234 761-500
Ensamblaje del mango Tipo Apertura hidráulica, cierre por resortes
Diámetro interno máximo 117 o 127mm
Capacidad del centro de adherencia 20000 kg
