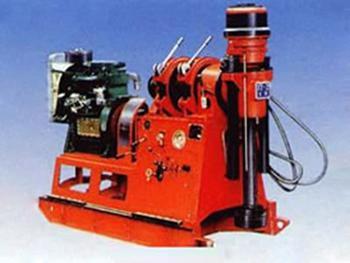

Taladro de núcleo XY-2
El taladro de núcleo XY-2 está diseñado como una nueva máquina de taladro de núcleo. Con brocas de diamante o de carburo de tungsteno, es principalmente aplicado para la perforación central de agujeros estrechos y medianos. El Taladro de núcleo XY-2 también puede ser usado en varias industrias como ingeniería geológica, hidrogeología, perforación de pozos y pilotes.
Características del taladro de núcleo:- Fácil operación y mantenimiento
- Estructura compacta y peso ligero
- Fácil de desmontar
- Con equipamientos de mango hidráulico y manual, motor diesel y motor (si es requerido).
- Alta capacidad de potencia y amplio rango de velocidad ajustables
- Bajo costo de funcionamiento.
| Capacidad de perforación | ||
| Barra de perforación de núcleo | ||
| Φ42 | 530m | |
| Φ50 | 380m | |
| Φ60 | 200m | |
| AW | 530m | |
| BW | 420m | |
| NW | 320m | |
| Barra de perforación de núcleo con hilo de enlace | ||
| Φ53 | 500m | |
| Φ55.5 | 440m | |
| AWL | 565m | |
| BWL | 460m | |
| NWL | 350m | |
| Barra de perforación de pilotes, Hidráulica | ||
| Ф60 (Φ150mm) | 250m | |
| Ф60 (Φ200mm) | 200m | |
| Ф73 (Φ300mm) | 100m | |
| Cabezal giratorio | ||
| I.D. eje | 76mm | |
| Spindle Speed (rpm) | Hacia adelante | 65, 114, 180, 248, 310, 538, 849, 1172 |
| Reversa | 51, 242 | |
| Recorrido del eje | 600mm | |
| Par de torsión máx. del eje | 2760N.m | |
| Fuerza de presurización máx. del eje | 45kN | |
| Fuerza de elevación máx. del eje | 60kN | |
| Ángulo de perforación | 0-90° | |
| Grúa | ||
| Diámetro del tambor | 200mm | |
| Longitud del tambor | 160mm | |
| Capacidad de la grúa (Cuerda simple) | 30kN | |
| Velocidad de elevación (m/s) | 0.515, 0.894, 1.412, 1.948 | |
| Cable | Φ12.5 or 14mm | |
| Capacidad del tambor (Cinco capas) | 50/45m | |
| Bomba hidráulica | ||
| Bomba de aceite de engranaje doble | SCB32/12 | |
| Desplazamiento (L/min) | 32+12L/min | |
| Presión de trabajo | 8MPa | |
| Presión máx. | 12MPa | |
| Estructura tipo corrediza | ||
| Recorrido de retracción | 400mm | |
| Distancia de retracción desde el agujero | 243mm | |
| Unidad de potencia (Opcional) | ||
| Motor eléctrico | Y180L-4; 22kW; 1470rpm | |
| Motor diesel | 395K2; 27HP; 1500rpm | |
| Dimensiones generales LxWxH | 2150X900X1690mm | |
| Peso (Sin unidad de potencia) | 950kg | |
