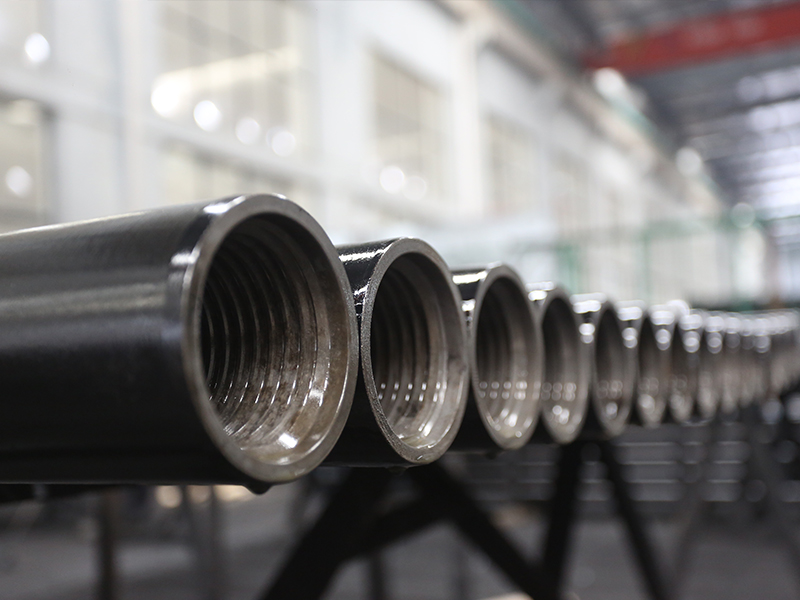

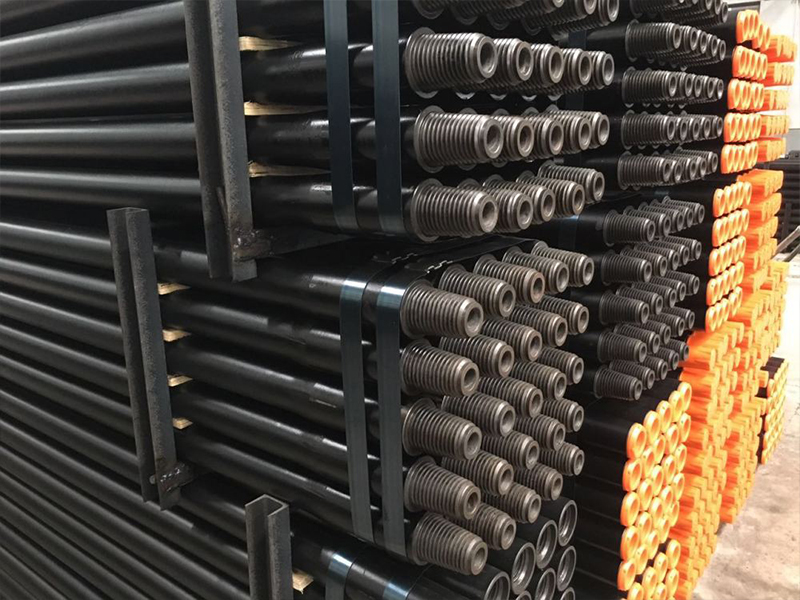

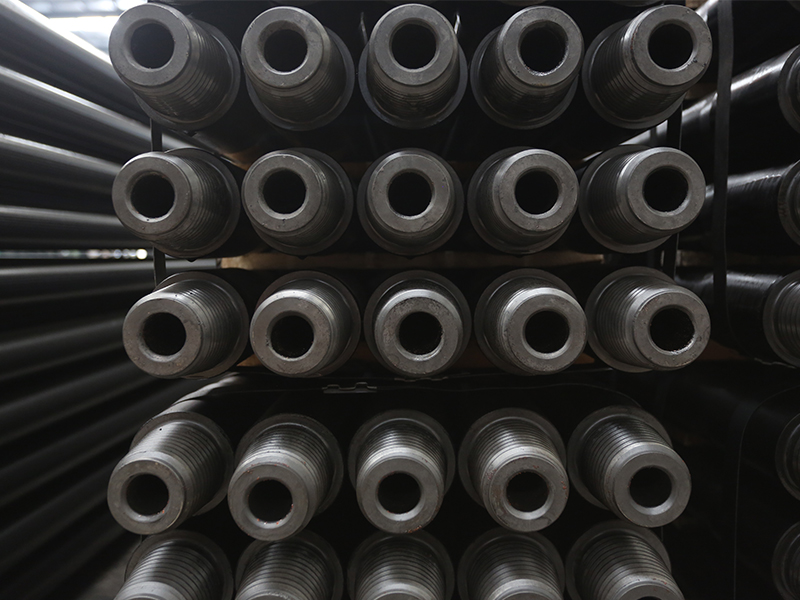

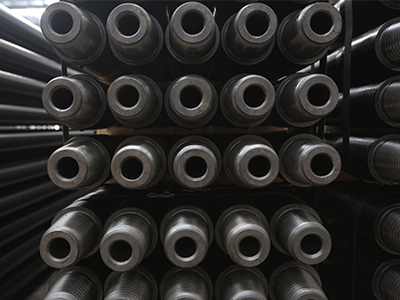

Barra de perforación (tipo de soldadura por fricción)

Barra de perforación HDD de soldadura por fricción

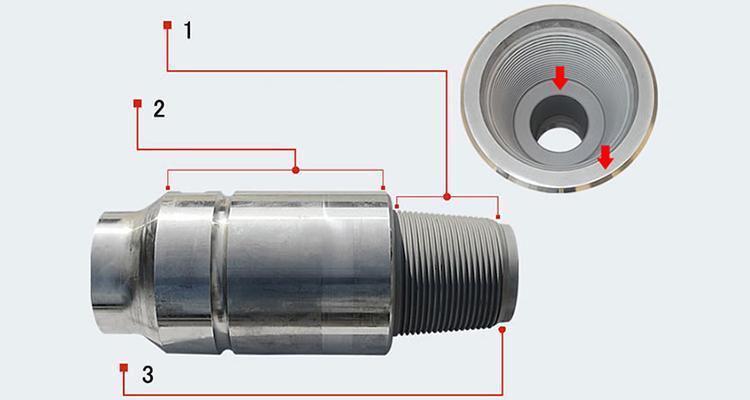

  • La superficie de la unión de la tubería de perforación para soldadura por fricción cuenta con un proceso especial para mejorar la dureza de la rosca y la adhesión de la grasa de la rosca. De este modo se reduce la incidencia del gripado de la rosca y el grillete de torsión.
  • Gracias a la extensión del espacio de sujeción, es más fácil colocar y sujetar la máquina perforadora. En caso de que la rosca se desgaste la unión se puede reparar fácilmente. La tubería de perforación cuenta con un riguroso diseño para la construcción sin zanjas y reducir el coste de producción.
  • Para mantener la estabilidad, la tubería de perforación ofrece una rosca de soporte doble para el uso de gran fuerza de torsión con ángulo amplio y descentralizar la tensión.
Especificaciones
Dimensión nominal Peso nominal Tubería Juntas Comparación de la fuerza de torsión
Material Tipo de recalcado OD(mm) Grueso de la pared (mm) Rosca Junta OD (mm) Junta ID (mm) Diámetro de la cámara (mm) Potencia de la articulación mecánica y espacio de la tenaza LPB(mm) Potencia de la articulación de la caja y espacio de la tenaza LPB(mm) OD de las uniones soldadas DTE/ DPE(mm)
3 1/2 13.3 R EU 88.9 9.35(11.4) NC31 104.8 50.8 100.41 177.8 228.6 80.96 0.98
G 104.8 50.8 100.41 177.8 228.6 80.96 0.87
S 104.8 41.28 100.41 177.8 228.6 80.96 0.86
4 14 R EU 101.6 8.38(9.19) NC38 127 65.09 116.28 203.2 266.7 98.43 0.97
G 127 61.91 116.28 203.2 266.7 98.43 0.83
S 127 53.98 116.28 203.2 266.7 98.43 0.9
4 1/2 16.6 E IEU 114.3 8.56 NC46 158.8 82.55 145.26 177.8 254 119.06 1.09
X 158.8 72.6 145.26 177.8 254 119.06 1.01
G 158.8 76.2 145.26 177.8 254 119.06 0.91
S 158.8 69.85 145.26 177.8 254 119.06 0.81
20 E 10.92 158.75 76.2 145.3 177.8 254 119.07 1.07
X 158.75 69.85 145.3 177.8 254 119.07 0.96
G 158.75 63.5 145.3 177.8 254 119.07 0.93
S 158.75 57.15 145.3 177.8 254 119.07 0.81
16.6 E EU 8.56 NC50 168.28 95.25 154 177.8 254 127 1.23
X 168.28 95.25 154 177.8 254 127 0.97
G 168.28 95.25 154 177.8 254 127 0.88
S 168.28 88.9 154 177.8 254 127 0.81
20 E 10.92 168.28 92.08 154 177.8 254 127 1.07
X 168.28 88.9 154 177.8 254 127 0.96
G 168.28 88.9 154 177.8 254 127 0.96
S 168.28 76.2 154 177.8 254 127 0.81
5 19.5 E IEU 127 9.19 168.28 95.25 154 177.8 254 130.18 1.23
X 168.28 88.9 154 177.8 254 130.18 0.97
G 168.28 82.5 154 177.8 254 130.18 0.88
S 168.28 69.85 154 177.8 254 130.18 0.81
25.6 E 12.7 168.28 88.9 154 177.8 254 130.18 1.02
X 168.28 76.2 154 177.8 254 130.18 0.96
G 168.28 69.85 154 177.8 254 130.18 0.86
S 168.28 69.85 154 177.8 254 130.18 0.87
19.5 E 9.19 5 1/2FH 177.8 95.25 170.7 203.2 254 130.18 1.53
X 177.8 95.25 170.7 203.2 254 130.18 1.21
G 177.8 95.25 170.7 203.2 254 130.18 1.09
S 184.15 88.9 170.7 203.2 254 130.18 0.98
25.6 E 12.7 177.8 88.9 170.7 203.2 254 130.18 1.21
X 177.8 88.9 170.7 203.2 254 130.18 0.95
G 184.15 88.9 170.7 203.2 254 130.18 0.99
S 184.15 82.55 170.7 203.2 254 130.18 0.83
5 1/2 21.9 E 139.7 9.17 177.8 101.6 170.7 203.2 254 144.46 1.11
X 177.8 95.25 170.7 203.2 254 144.46 0.98
G 184.15 88.9 170.7 203.2 254 144.46 1.02
S 190.5 76.2 180.2 203.2 254 144.46 0.96
24.7 E 10.54 177.8 101.6 170.7 203.2 254 144.46 0.99
X 184.15 88.9 170.7 203.2 254 144.46 1.01
G 184.15 88.9 170.7 203.2 254 144.46 0.92
S 190.5 76.2 180.2 203.2 254 144.46 0.86
6 5/8 25.2 E 168.3 8.38 6 5/8FH 203.2 127 195.7 203.2 279.4 176.21 1.04
X 203.2 127 195.7 203.2 279.4 176.21 0.82
G 209.55 120.65 195.7 203.2 279.4 176.21 0.87
S 215.9 107.95 195.7 203.2 279.4 176.21 0.86
27.7 E 9.19 203.2 127 195.7 203.2 279.4 176.21 0.96
X 209.55 120.65 195.7 203.2 279.4 176.21 0.89
G 209.55 120.65 195.7 203.2 279.4 176.21 0.81
S 215.9 107.95 195.7 203.2 279.4 176.21 0.8
