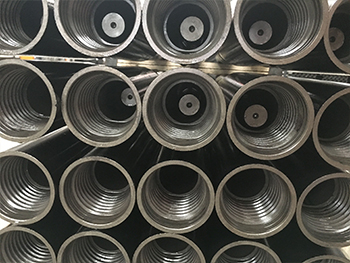

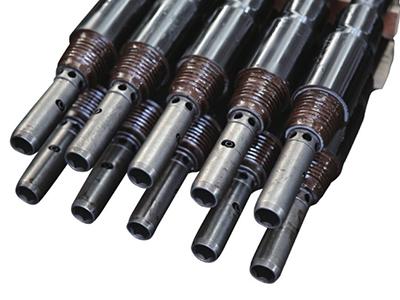

Tubería de perforación de pared doble PHD

La tubería de perforación de pared doble es una herramienta de perforación que se utiliza directamente una barra de perforación interna impulsada con base en la máquina de perforación horizontal direccional, en la cual el torque fue transmitido a la barra directamente por la barra de perforación y la fuerza de empuje completa fue transportada a la barra de perforación directamente a través de la barra de perforación externa. Las barras de perforación internas y externas trabajarán simultáneamente para lograr una perforación rectilínea y cuando la perforación direccional sea necesaria, las barras de perforación internas y externas se detendrán, y posteriormente, cuando hay un ángulo óptimo disponible, la barra externa logrará la perforación direccional. Posteriormente, las barras de perforación internas y externas trabajarán en conjunto para lograr una perforación rectilínea y finalmente, la perforación direccional en roca podrá ser accesible.

• Cabezal giratorio sencillo, con estructura mecánica sencilla.
• El cabezal giratorio sencillo adopta un servo hidráulico, más sencillo que el cabezal rotativo doble, y la instalación y desmontaje de la barra externa de perforación es fácil de realizar.

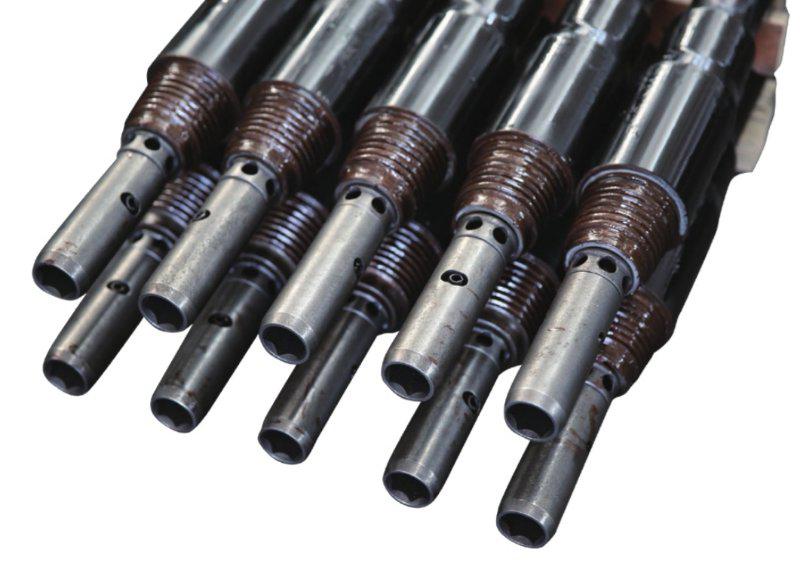

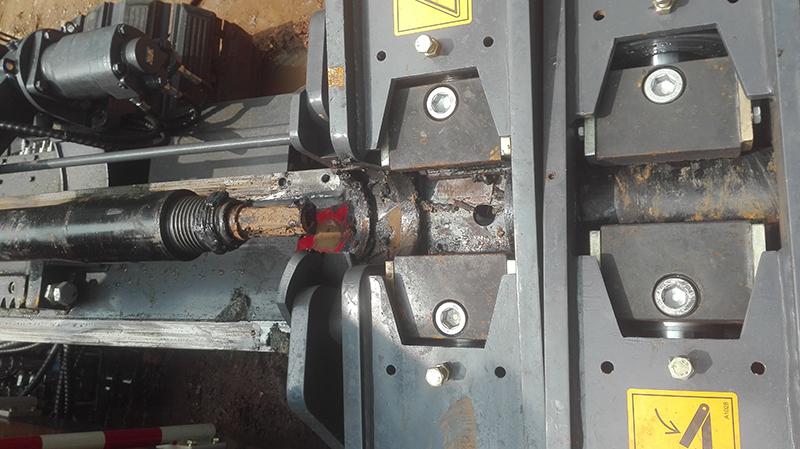

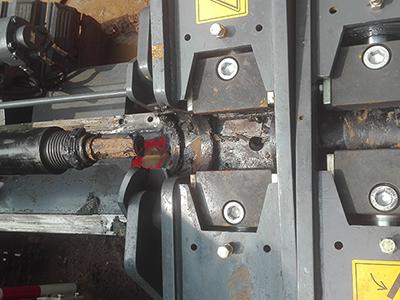

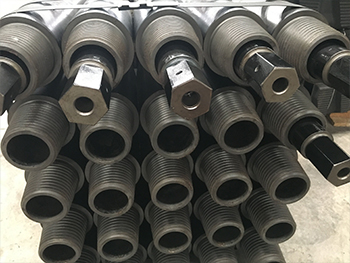

• La barra de perforación interna utiliza una clavija de conexión cuadrada que puede conectarse y desconectarse directamente. Los trabajadores solo pueden operar la prensa hidráulica para instalar y desmontar la barra de perforación interna, lo que se traduce en ahorro de tiempo y energía.
• La tubería de perforación de pared doble tiene un sistema mecánico e hidráulico simple, que es efectivo en costos tanto en producción como en renovación de la máquina, cuando se compara con la conexión interna roscada.
• La tubería de perforación de pared doble es capaz de realizar perforación rápida, producción rápida, producción de alta eficiencia. Profundidad de perforación disponible en rocas de 9-10m por hora 60MPA y eficiencia de perforación de más del doble, mientras que en tareas de perforación tradicional solo se logra alrededor de 4m.
• No se necesita ningún tipo de bomba externa para el trabajo de perforación, además necesita menos área de construcción, tiene bajo consumo de lodo, mientras que el proceso tradicional de perforación tiene un índice de con consumo de lodo de hasta 1.5 metros cúbicos/min, y la barra doble 0.3-0.4 metros cúbicos/min.
• Tiene un efecto direccional preciso que puede igualar a la precisión direccional de la capa de suelo.

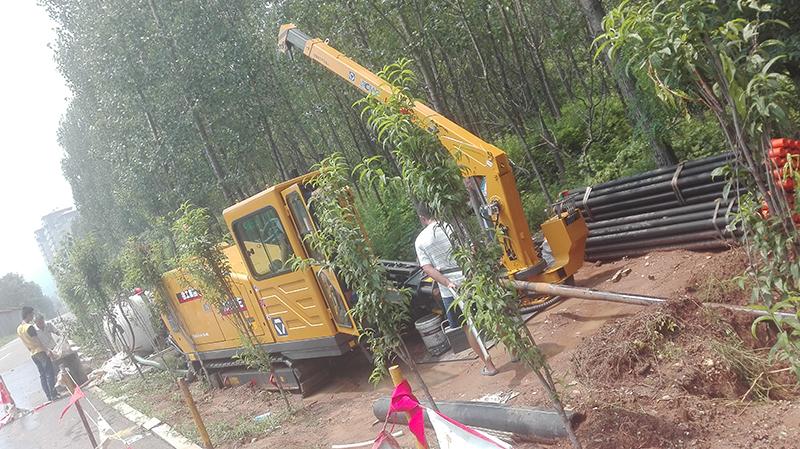

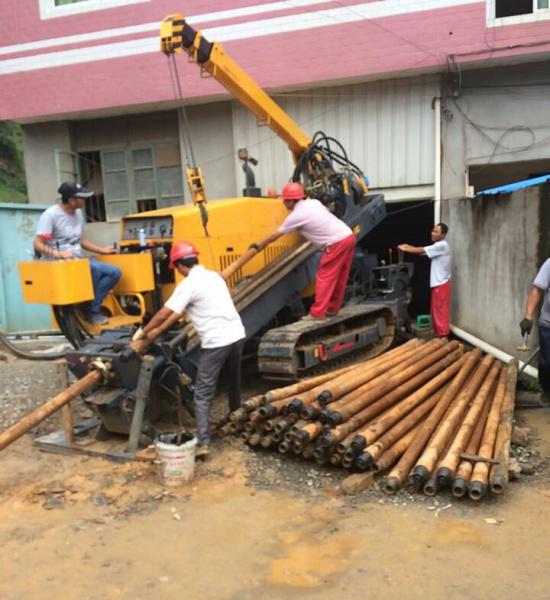

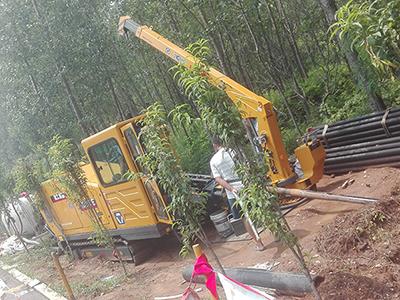

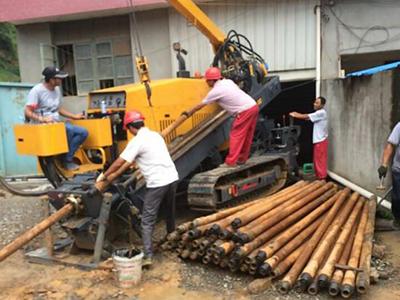

Caso 1
Tubo de perforación: tubo de 100m, 200-PE
Piedra caliza, dureza de roca: 60Mpa
Perforación direccional: 13 horas

Caso 2
Tubo de perforación: tubo de 180m, 200-PE
Piedra caliza, dureza de roca: 60Mpa
Perforación direccional: 15 horas

Caso 3
Tubo de perforación: orificio del tubo 150m, 110-4
Piedra caliza, dureza de roca: 10Mpa
Perforación direccional: 8 horas
